- Nous allons utiliser
l'installation type ci-dessus avec ses valeurs pour réaliser
notre chiffrage :
- Conditions
Climatiques été:
..... Température sèche : 20°C . Hygrométrie Relative: 68% .
.
......Soit poids d'eau contenue : 10 grammes par Kilogramme d'air
-
Nota: En zone tempérée ces conditions estivales peuvent varier
de 20°C à 35°C avec une hygrométrie relative de 40 à 75%
soit des poids d'eau pouvant aller jusqu'à 15/17 g/Kg d'air sec.
TOUR.
- Température de séchage : 185°C.
- Température en sortie de Tour : 95°C et 8% HR maxi .
LIT FLUIDISE.
- Température de séchage : 90°C.
- Hygrométrie maxi en sortie : 8% HR .
TOUR:

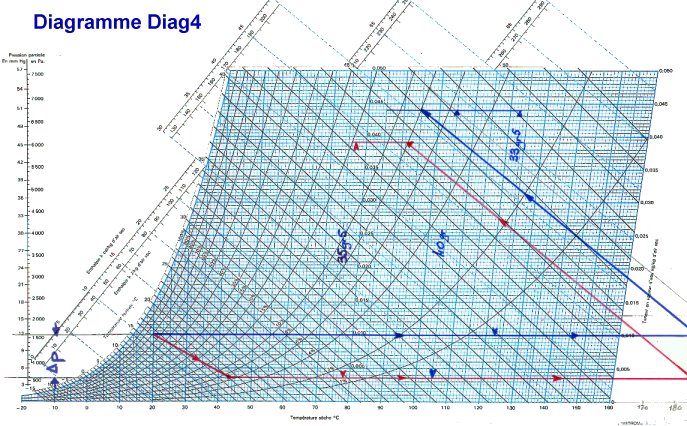

- Les
conditions de fonctionnement avec chauffage de l'air seul sont
représentées par l'évolution de couleur bleue sur le diagramme
N°4 ci-dessous.
Les valeurs
économiques en sont les suivantes:
- Puissance de chauffage de 20 à 185°C = 1930.50 Kw
- Capacité de Saturation de l'air = 33.5 g/Kg (Pour sortie Tour
à 95°C et 8% HR)
- Consommation Spécifique = 1.37 KWH/ Kg d'eau
Soit dans notre cas extraction d'environ 1 Tonne d'eau par heure
LIT
FLUIDISE :
- Les
conditions de fonctionnement avec chauffage de l'air seul sont
représentées par l'évolution de couleur bleue sur le diagramme
N°7 ci-dessous ( tracé A - D - E ) .
Les valeurs
économiques en sont les suivantes:
- Puissance de chauffage de 20 à 90 °C = 234.5 Kw
- Capacité de Saturation de l'air = 7 g/Kg (Pour sortie à
72°C et 8% HR)
- Consommation Spécifique = 2.78 KWH/ Kg d'eau
Soit dans notre cas extraction d'environ 45 Kg d'eau par heure
Retour Exemple Tour Ato 1 Suite Tour Ato N°2_1
